12 πυρήνες μικροενεργοποιημένο αέρας μονοδιάταξης οπτικών ινών καλώδιο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Sumitomo |
| Πιστοποίηση: | ROHS, CE, |
| Αριθμό μοντέλου: | GCYFY-12F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | τύμπανο καλωδίων |
| Χρόνος παράδοσης: | 8 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, Western Union |
| Δυνατότητα προσφοράς: | 5000 χλμ. την εβδομάδα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος καλωδίου: | Κύκλος/κορδέλλα | Διάμετρος: | 4.8mm |
|---|---|---|---|
| Τύπος ινών: | Τύπος ενιαίας λειτουργίας ITU-T G.652.Δ | Σημείωση για την κάλυψη καλωδίων: | Ουδέτερη εκτύπωση JFOPT ή προσαρμοσμένος |
| Κλίση καλωδίου: | 20 χιλιάδες καλωδιακά. | Λειτουργήστε τη θερμοκρασία: | -10°C ∙ +70°C |
| Θέρμανση αποθήκευσης: | -40°C~+85°C | ||
| Επισημαίνω: | 12 πυρήνες Καλώδιο οπτικών ινών,ενιαίο καλώδιο οπτικής ίνας τρόπου,Δικτύωμα οπτικών ινών μικροδιαγωγών |
||
Περιγραφή προϊόντων
1Στρατηγέ.
1.1 Η προδιαγραφή καλύπτει την κατασκευή και τις ιδιότητες των καλωδίων οπτικών ινών.
1.2Έχει σχεδιαστεί για να τοποθετηθεί γρήγορα με φυσήγμα σε μικρο-αγωγούς.
1.3 Η οπτική ίνα που χρησιμοποιείται στο καλώδιο συμμορφώνεται επίσης με την ITU-T Rec.652Δ.
1.4 Το καλώδιο πληροί γενικά κάθε πρόσφατη σχετική σύσταση ITU-T ή καλύτερη.
1.5 Η ίνα μονής λειτουργίας πρέπει να λειτουργεί σε 1310 nm και 1550 nm.
1.6 Το καλώδιο μπορεί να διαρκέσει 25 έτη χωρίς σημαντική φθορά.
2Η οπτική ίνα στο καλώδιο
2.1 Κατασκευές
| Φυτικές ίνες | Τύπος | Τύπος ενιαίας λειτουργίας ITU-T G.652.Δ |
| Υλικό | Χημικά υλικά | |
|
Διάμετρο πεδίου λειτουργίας
|
1310 nm | 9.2±0,4 μm |
| 1550 nm | 100,4 ± 0,8 μm | |
| Λάθος συγκεντριστικότητας πυρήνα | ≤ 0,6μm | |
| Διάμετρος επικάλυψης | 125±1μm | |
| Μη κυκλική επένδυση | ≤1,0% | |
| Επιχρισμός | Υλικό | Ακρυλάτη ανθεκτικό σε υπεριώδη ακτινοβολία |
| διάμετρος | 250±15μm (χρωματιστά) | |
| Δοκιμασμένο κατά ίνες | 0.69 GPa (1,0%, 100kpsi) σύμφωνα με τη δοκιμή ανθεκτικότητας των οπτικών ινών σύμφωνα με την IEC 60793-1-B1 | |
2.2 Οπτικά χαρακτηριστικά
| Αδυνάμωση | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Μακροκύματα μηδενικής διασποράς | 1300~1324 nm | ||
| Κλίση μηδενικής διασποράς | ≤ 0,092ps/nm2/km) | ||
| μήκος κύματος διακοπής καλωδίου (λcc) | ≤ 1260nm | ||
|
Διασκορπισμός στη μορφή πόλωσης (PMD)Q (M=20,Q=0,01%) |
≤0,2 ps/km1/2 | ||
|
Αδυναμία της μακροφλέβας 10 στροφές, ακτίνα 30 χιλιοστά. |
1550 nm | ≤0,1 dB | |
| 1625 nm | ≤ 0,1 dB | ||
3.Οπτικό καλώδιο

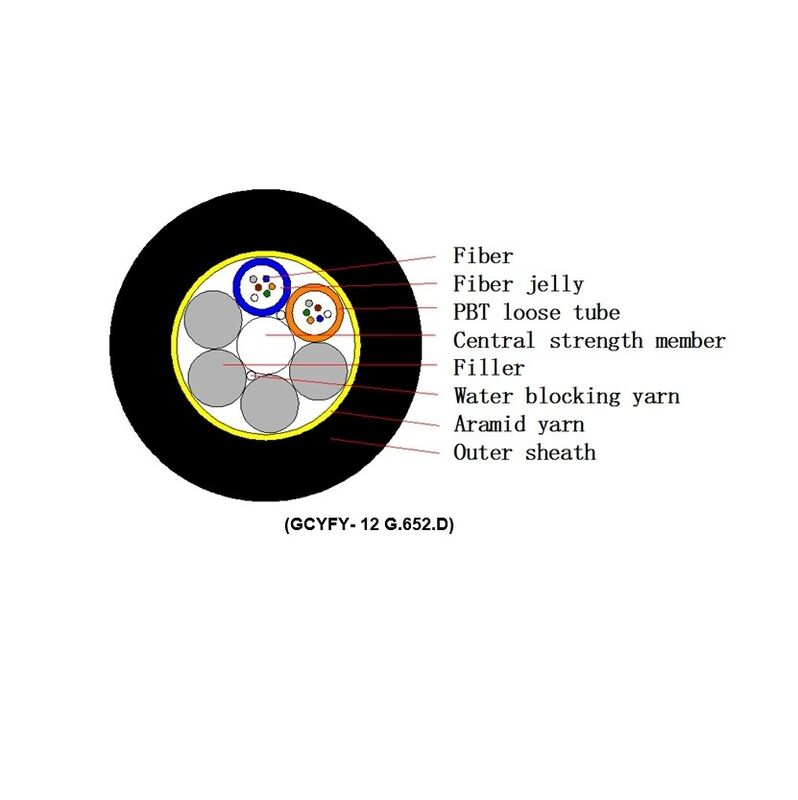

3.1 Κατασκευές
| Τύπος καλωδίου | ΓΓΓΧΧΕ | |
| Φυτικές ίνες | Κατασκευή | Διαβούλευση 3.1 |
| Μέλος Κεντρικής Δύναμης | Υλικό | ΣΦΕ ή ΣΦΕ με επικάλυψη PE |
| Τύπος | Υλικό | PBT |
| Γεμίζοντας σύνθετο υλικό | Ζελέ από ίνες | |
| Γεμιστήρας | Υλικό | ΠΕ |
| Μέλος που εμποδίζει το νερό | Υλικό | Υφάσματα που εμποδίζουν το νερό |
|
ΣυμπλήρωσηΜέλος της Δύναμης (Εάν απαιτείται) |
Υλικό | Υφάσματα από αραμίδιο |
| Εξωτερική κάλυψη | Υλικό | Πολυαιθυλένιο υψηλής πυκνότητας με χρώμα μαύρο (Με προστασία από την υπεριώδη ακτινοβολία) |
| Δάχος | Αριθμός 0,4 mm | |
3.1.1 Σχοινιά του σωλήνα αποθήκευσης, μέγεθος και βάρος καλωδίου
|
Φυτικές ίνες Μετρητής |
Αριθμός ινών ανά σωλήνα |
Αριθμός σωλήνα / γεμιστήρα |
Διάμετρος (μμ) |
Αpprox βάρος (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | Ασφάλεια, 1/5 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Ταυτοποίηση
Χρωματικός κωδικός για τις ίνες και τους σωλήνες
| - Όχι, όχι, όχι. | 1 | 2 | 3 | 4 | 5 | 6 |
| Χρώμα | Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Σχιστόλιθο | Λευκό |
| - Όχι, όχι, όχι. | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα |
4Χαρακτηριστικά καλωδίων οπτικών ινών
| Άρθρο | Συνθήκη δοκιμής | Προδιαγραφέςσε 1550nm |
|
Τράβηγμα Δύναμη |
IEC 60794-1-2-E1 Φορτίο: 0,5G ((G: βάρος καλωδίου 1km) Χρόνος: 10 λεπτά |
Αλλαγή εξασθένισης ≤ 0,1 dB Καμία βλάβη στις ίνες και την κάλυψη |
|
Επαναλαμβάνεται Κλίση |
IEC 60794-1-2-E6 Ράδιο κάμψης: 20* καλωδιακή διάπλαση. Φορτίο: 25N Αριθμός κύκλου: 25 |
Αλλαγή εξασθένισης ≤ 0,1 dB Καμία βλάβη στις ίνες και την κάλυψη |
| Σπασμός |
Δελτίο ΕΚ 60794-1-2-E3 Μέγιστο φορτίο: 450 N/100 mm Χρόνος: 1 λεπτό |
Αλλαγή εξασθένισης ≤ 0,1 dB Καμία βλάβη στις ίνες και την κάλυψη |
| Στροφή |
IEC 60794-1-2-E7 Διάρκεια: 1 m Φορτίο: 40N Γωνία: ± 180° Αριθμός κύκλου: 5 |
Αλλαγή εξασθένισης ≤ 0,1 dB Καμία βλάβη στις ίνες και την κάλυψη |
| Κλίση καλωδίου |
IEC 60794-1-2-E11 Ράδιο της μανδρέλας: 20′ καλωδιακή διάσταση. Στροφές: 10 Αριθμός κύκλου: 5 |
Αλλαγή εξασθένισης £ 0,1 dB Καμία βλάβη στις ίνες και την κάλυψη |
| Δοκιμή στάγματος |
Δελτίο ΕΚΑΧ αριθ. μήκος δείγματος: 30 cm Θερμοκρασία: 70°C Χρόνος: 24 ώρες |
Χωρίς σταγόνα συμπλήρωσης |
|
Θερμοκρασία Ποδηλασία |
Δελτίο ΕΚ 60794-1-2-F1 Θερμοκρασία: -10°C ∙ +70°C Αριθμός κύκλου: 2 Διάρκεια: 12 ώρες/βήμα |
Αλλαγή εξασθένισης ≤ 0,15 dB/km Καμία βλάβη στις ίνες και την κάλυψη |
| Διείσδυση νερού |
Δελτίο ΕΚΑΧ αριθ. Χρόνος: 24 ώρες μήκος δείγματος: 3M Υψόμετρο νερού: 1m |
Καμία διαρροή νερού |
5. Σημαντική επιφάνεια καλωδίου
Το μήκος και η ταυτοποίηση της σήμανσης εκτυπώνονται στο περίβλημα ανά διάστημα ενός μέτρου με λευκό χρώμα.Το περιεχόμενο της σήμανσης της κάλυψης είναι το ακόλουθο::
- xxx: Ονομασία του κατασκευαστή
- GCYFY: Τύπος καλωδίου
- ** F: Αριθμός ινών
- G.652D: Τύπος ινών
- 20**: Έτος κατασκευής
- ****M: Σημείωση μήκους
※ Η σήμανση της κάλυψης μπορεί να αλλάξει με τις απαιτήσεις του πελάτη.
6Συσκευή και αποστολή
6.1 Διάρκεια τύμπανου και τύμπανου καλωδίου.
Το τύμπανο του καλωδίου είναι ξύλινο τύμπανο, η διάμετρος του βαρέλι δεν πρέπει να είναι μικρότερη από 25 φορές την εξωτερική διάμετρο του καλωδίου.
Τυπικό μήκος τύμπανου:4000m/τύμπανο (ή σύμφωνα με τις απαιτήσεις του πελάτη)
7.2 Η κατεύθυνση περιστροφής του χρωματικού σχήματος εμφανίζεται κάνοντας τα άκρα κατά μήκος της γωνίας και κατά μήκος της γωνίας των ρολογιών με κόκκινη και πράσινη ταινία πρόσδεσης αντίστοιχα.
